Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.
Motorsteuerung 06.34.017
![Steuerung 06.34.017](/uploads/antriebstechnik/motorsteuerungen/06.34.017.jpg?ts=1651491168)
Artikelnummer | 06.34.017 |
---|---|
Artikelart | M2-MWI-1-30 |
Motorart | DC |
Digitale Eingänge | 1 |
Digitale Ausgänge | 1 |
Drehrichtung | Links-/Rechtslauf |
Strombegrenzung | |
Dynamische Bremsung | |
Max Strom | 15 |
Dauerlaststrom | 3 |
Versorgungsspannung Lastkreis | 18-30 |
Spannung | 24 |

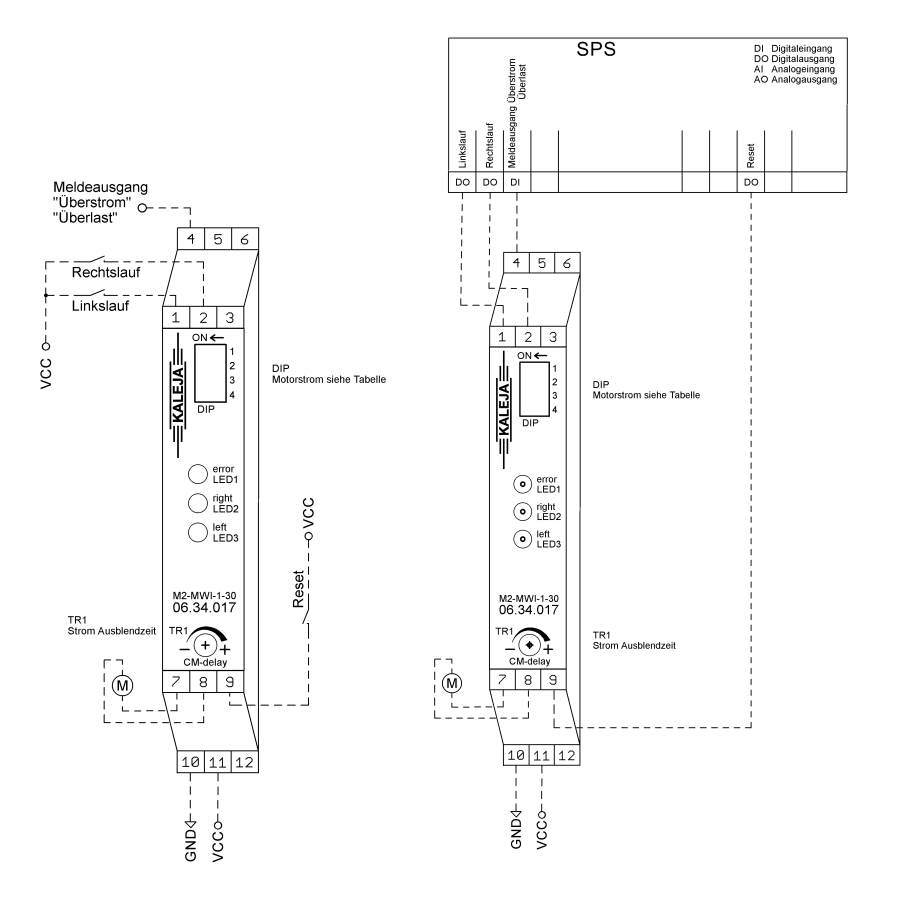

![Steuerung 06.34.017](/uploads/antriebstechnik/motorsteuerungen/a_06.34.017.gif?ts=1701099700)
Technische Beschreibung
Das Modul ist eine Zweiquadranten-Motorsteuerung für DC-Motoren, zur Verwendung im industriellen Umfeld.
Sie gewährleistet das Ein- und Ausschalten von Motoren.
Über den DIP Schalter kann der Stromwert für die Überstromabschaltung eingestellt werden.
Ein Digitalausgang meldet das Auftreten eines Überstroms.
Über den „Reset“ Eingang kann der Überstromfehler zurückgesetzt werden.
Die Baugruppe ist für einen Dauerstrom von 3A ausgelegt und verfügt über eine einstellbare Ausblendzeit über Trimmer TR1.
Hinweise
Ausführung für Schaltströme bis 3 A
Steuerung mit folgenden Funktionen:
- Drehrichtungsumkehr
- Überstromabschaltung
- Überstrommeldeausgang
- Kurzschlusserkennung
- Dynamische Bremsung
Zum Aufschnappen auf die DIN Schiene EN 50022
Baubreite: 17,5 mm
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
