Motorsteuerungen
für DC-Motor und BLDC-Motor
Programmierbar, kompakt und robust
In Standard- oder kundenspezifischen Ausführungen erfüllen unsere elektronischen Steuerungen für DC-Motoren wie auch für BLDC-Motoren die verschiedensten Anforderungen. Jede Steuerung ist kompakt gebaut, robust konstruiert und über handelsübliche Steckkontakte anschließbar. Über programmierbare digitale und analoge Eingänge und Ausgänge lassen sich Drehrichtung, Drehzahl, Rampen, dynamische Bremsung, Stromzufuhr etc. steuern.

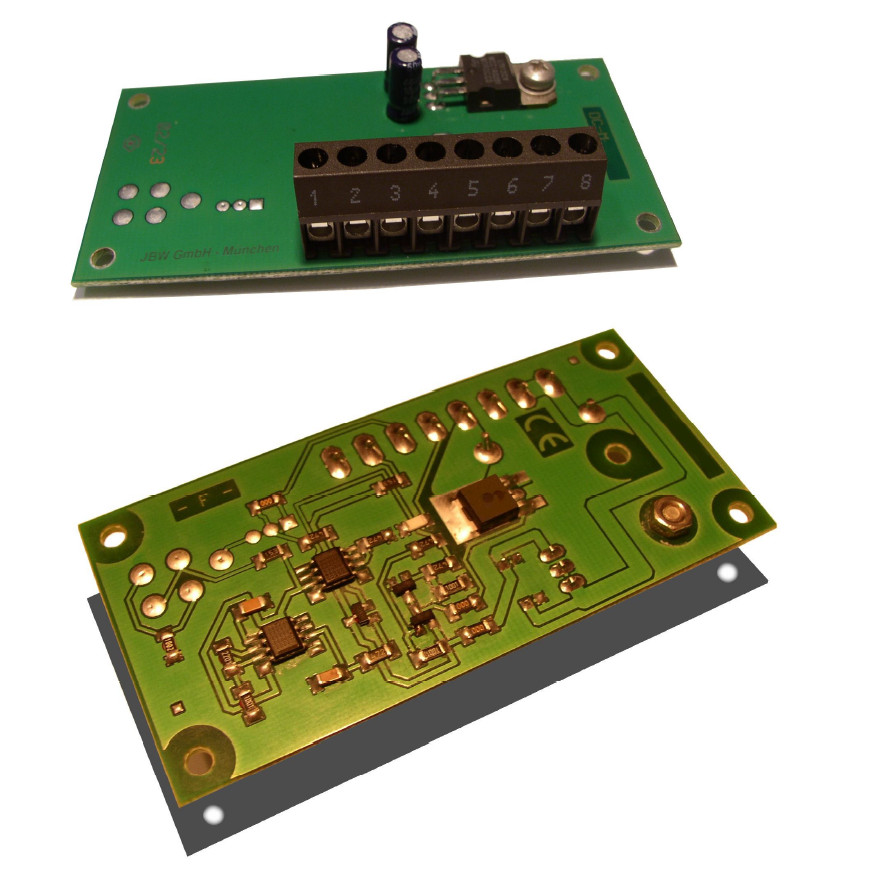

Motorsteuerung 100.147.0000
| Artikelnummer | 100.147.0000 |
|---|---|
| Artikelart | DC-Drehzahlsteller |
| Motorart | DC |
| Analoge Eingänge | 1 |
| Bus | nein |
| Drehrichtung | Eine Drehrichtung |
| Drehzahlsteuerung | |
| Max Strom | 3 |
| Dauerlaststrom | 3 |
| Versorgungsspannung Steuerkreis | +21V bis +36V DC |
| Versorgungsspannung Lastkreis | +21V bis +36V DC |
| Spannung | 24 |
Technische Beschreibung
Über die Motorsteuerung kann die Drehzahl eines DC-Getriebemotors eingestellt werden. Die Vorgabe der Solldrehzahl erfolgt über ein Potentiometer. Die robuste Ausführung eignet sich besonders für industrielle Anwendungen. Aufgrund der hohen Fertigungsstückzahlen kann die Motorsteuerung sehr preiswert angeboten werden.
- für Industrielle Anwendungen
- Einfache Installation
- Drehzahl über Poti einstellbar
- Preiswert
Elektrische Daten:
- Versorgungsspannung: +21V bis +36V DC
- Potentiometer: 10 kOhm
Umgebungsbedingungen:
- Betriebstemperatur: 0 bis 70 °C
- Lagertemperatur: -40 bis +85 °C
- Feuchtigkeit: 20-80 % nicht kondensierend
- Schutzart: IP00
Mechanische Daten:
- Abmessungen (L*B*H): 87,2*42,1*17 mm
- Gewicht: ca. 29 g
- Befestigung: für M3 Schrauben
- Lochabstand: 79*34 mm
Hinweise
Anwendungsbeispiel:
Bewegung eines Führungsschlittens oder Transportbandes. Die Geschwindigkeit ist über ein Potentiometer einstellbar.
Montage:
Befestigung für eine Hutschine optional erhältlich.
Die diversen Angaben im Produktfilter für die Motorsteuerungen zeigen bereits die Vielfalt an Funktionen. Anhand der für Ihren Anwendungsfall entscheidenden Hauptkriterien lässt sich schnell die Auswahl an einsetzbaren Steuerungsmodulen eingrenzen. Die passende Steuerung ist somit schnell gefunden.
