DC-Motore mit Stirnradgetriebe eignen sich für alle Antriebe mit parallelen Abtrieben wie auch bei höheren Drehmomenten und niedrigeren Drehzahlen.
Stirnradgetriebemotore

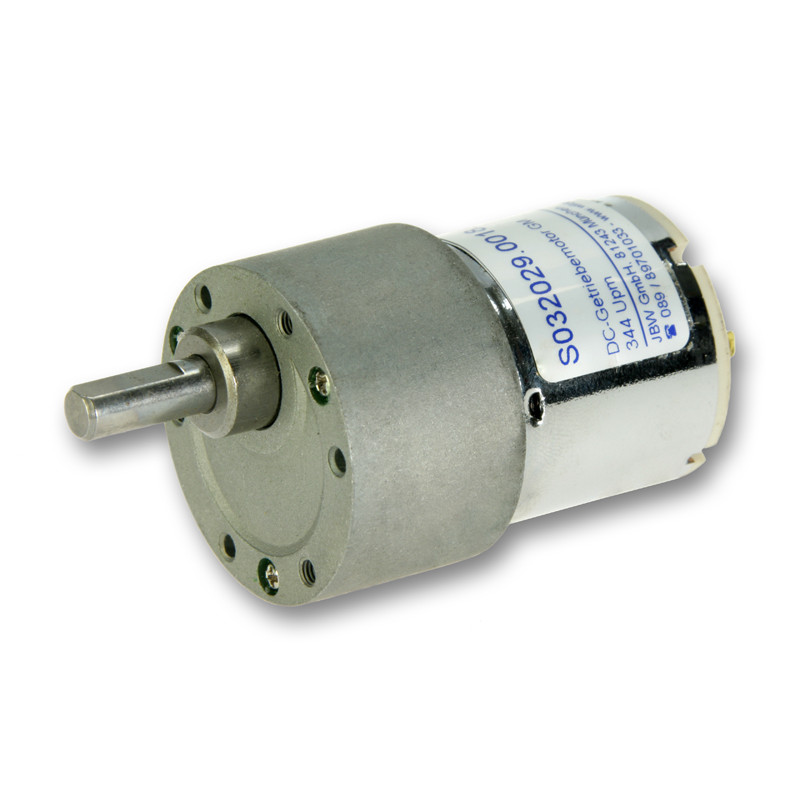

Baureihe S032029 Motor-Typ S032029.0050.08
![Stirnradgetriebemotore Baureihe S032029 Motor-Typ S032029.0050.08 DC Stirnradgetriebemotore Baureihe S032029 Motor-Typ S032029.0050.08 DC](/uploads/antriebstechnik/stirnradgetriebemotore/s032029-0050-08-d.jpg?ts=1700646348)
Motor Typ | S032029.0050.08 |
---|---|
Art | DC |
Nennspannung (VDC) | 24 |
Leerlaufdrehzahl (Upm) | 98 |
Nenndrehzahl (Upm) | 83 |
Nenndrehmoment (Nm) | 0.2 |
Getriebeübersetzung | 50:1 |
Getriebelänge (mm) | 24.5 |
Drehrichtung | L/R |
Welle 1 | W554 |
Schaltbild | S580 |
Anschluss | K554 |

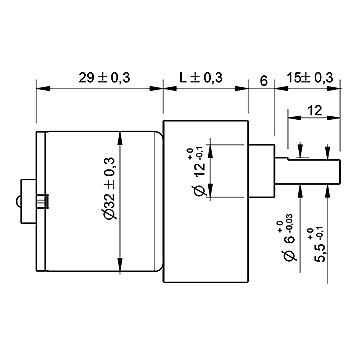

![S032029.0050.08](/uploads/antriebstechnik/stirnradgetriebemotore/a_s032029-0050-08-d.gif?ts=1699260432)
![W554](/uploads/antriebstechnik/wellen/at_w554.gif?ts=1700654470)
![S580](/uploads/antriebstechnik/schaltbilder/at_s580.gif?ts=1699517810)
![K554](/uploads/antriebstechnik/anschlussbilder/at_k554.gif?ts=1715065519)
Technische Beschreibung
Motorgehäuse: Metall
Magnetfeld: Permanentmagnet
Lagerung Anker: Kugellager oder Gleitlager
Getriebe: Stirnradgetriebe
Getriebegehäuse: Metall
Getrieberad: Messing oder Stahl
Getriebeschmierung: Fett, Dauerschmierung
Schnittstelle mechanisch: Abtriebswelle
Schnittstelle elektrisch: Kabel verzinnt, Kabel mit Stecker oder Lötösen
Hinweise
Modifikation der Abtriebswelle mit Passfeder- oder Scheibenfedernut, Flächen oder zusätzlichem Innegewinde.
Anbau von Hall-IC, Encoder, Tacho oder Bremsen auf Anfrage möglich.
Auch montieren und liefern wir Motore mit von Ihnen vorgegebenen Anbauteilen, wie z.B. Gummi-Metall-Puffer, Kupplung oder Haltewinkel.
Der richtige Stirnradgetriebemotor in nur drei Schritten
![Schritt 1 Schritt 1](/fileadmin/_processed_/a/8/csm_1-von-1-2-3_JBW_b01b5d1365.png)
Sie brauchen den richtigen Stirnradgetriebemotor für Ihren Anwendungsfall. Ihre Muss-Kriterien: Kleine Drehmomente und kostengünstig.
![Schritt 2 Schritt 2Anhand Ihrer Spezifikation schlagen wir Ihnen den optimalen Getriebemotor vor. Neben Detailschemata und Kennlinien liefern wir auch Lastfallergebnisse vom Motorprüfstand.](/fileadmin/_processed_/e/e/csm_2-von-1-2-3_JBW_ac021fea2a.png)
Passgenau zu Ihrer Spezifikation zeigen wir Ihnen den optimalen Stirnradgetriebemotor. Sie bekommen alle Motorabmessungen und detaillierten Leistungsdaten. Wenn erforderlich, dann testen wir ihn auch auf unserem Motorprüfstand.
![Stirnradgetriebemotor](/fileadmin/_processed_/2/a/csm_Stirnradgetriebemotore_S032020_84dd4ee1b9.jpg)
Baureihe S032020
Stirnradgetriebemotor - Anwendungsfelder
Automatisierung in Industrie, Büro, Labor und Haushalt
Schwenkmechanismen; Uhrwerke; Nachführsysteme; Positioniersysteme wie z.B. Kamerabewegungen; Bürosysteme wie Drucker, Aktenvernichter, Schredder aber auch Computertechnik; Spielzeug; Fahrkartenautomaten; Kontaktschließer; Laborsysteme; Küchengeräte; Dosiersysteme etc.
![Vorteile PLANETENGETRIEBEMOTORE](/fileadmin/_processed_/3/f/csm_vorteile_1fbcdce6e0.jpg)
Anerkannte Vorteile des Stirnradgetriebemotors
- Einfacher Aufbau
- Kostengünstig
- Vielseitig einsetzbar
- Gut kombinierbar
- Verschiedene Bauformen
- Zentraler oder dezentraler Getriebewellenabgang
Hier finden Sie den gewünschten Stirnradgetriebemotor in den vielen weiteren Baureihen, die Ihnen die richtige Wahl erleichtern. Die Gruppierung in Baureihen sagt etwas über die jeweilige Bauform und identische Getriebeteile aus. Die weitere Ausstattung lässt sich optional bezüglich des konkreten Anwendungsfalls konfigurieren
Stirnradgetriebemotor | Einsatz in vielen Branchen
- Robotik
- Fertigungstechnik
- Medizintechnik
- Labortechnik
- Automatentechnik
- Sicherheitsindustrie
- Konsumelektronik
- Bürotechnik
- Solarsysteme
- Gebäudetechnik
- Klimatechnik
- Haushaltstechnik
![Misel Korcanin | Technische Beratung JBW GmbH Misel Korcanin | Technische Beratung JBW GmbH](/fileadmin/_processed_/8/9/csm_JBW-Technik_Misel-Korcanin_63a67222ed.jpg)
Immer mit allen zugehörigen Einbau- und Anschlussdetails
Zu jedem Stirnradgetriebemotor bekommen Sie von uns die zughörigen Schemazeichnungen sowie die Informationen zu Schaltung und Anschluss. Ebenso zeigen wir Ihnen die verschiedenen, einsetzbaren Antriebswellen auf.
Motor-Kennlinie
Außerdem geben wir Ihnen für jeden Motor die Kennlinie, wie wir ihn standardmäßig unter Belastung auf unserem eigenen Motor-Prüfstand testen. Wenn Sie für Ihren Anwendungsfall spezifische Belastungsgrößen wissen wollen, dann können wir das gern auf Wunsch nachstellen.
![Antje Könnemann | Vertrieb JBW Antje Könnemann | Vertrieb JBW](/fileadmin/_processed_/1/4/csm_JBW-Vertrieb_Antje-Koennemann_0fe39ccb78.jpg)
Stirnradgetriebemotor | Ihre Fragen & Antworten
Ja, Stirnradgetriebemotore lassen sich in ihrer Drehzahl mit einem PWM-Signal steuern.
Ja, ein Stirnradgetriebemotor kann je nach Modell im Betrieb durchaus +60 Grad Celsius erreichen.
Ja, wenn die Versorgungsspannung gedrosselt wird, dann sinkt die Drehzahl.
Bitte senden Sie uns eine E-Mail an info@elektromotore.eu mit Ihren Kontaktdaten und zu welchem Motor Sie das CAD-Modell benötigen.
